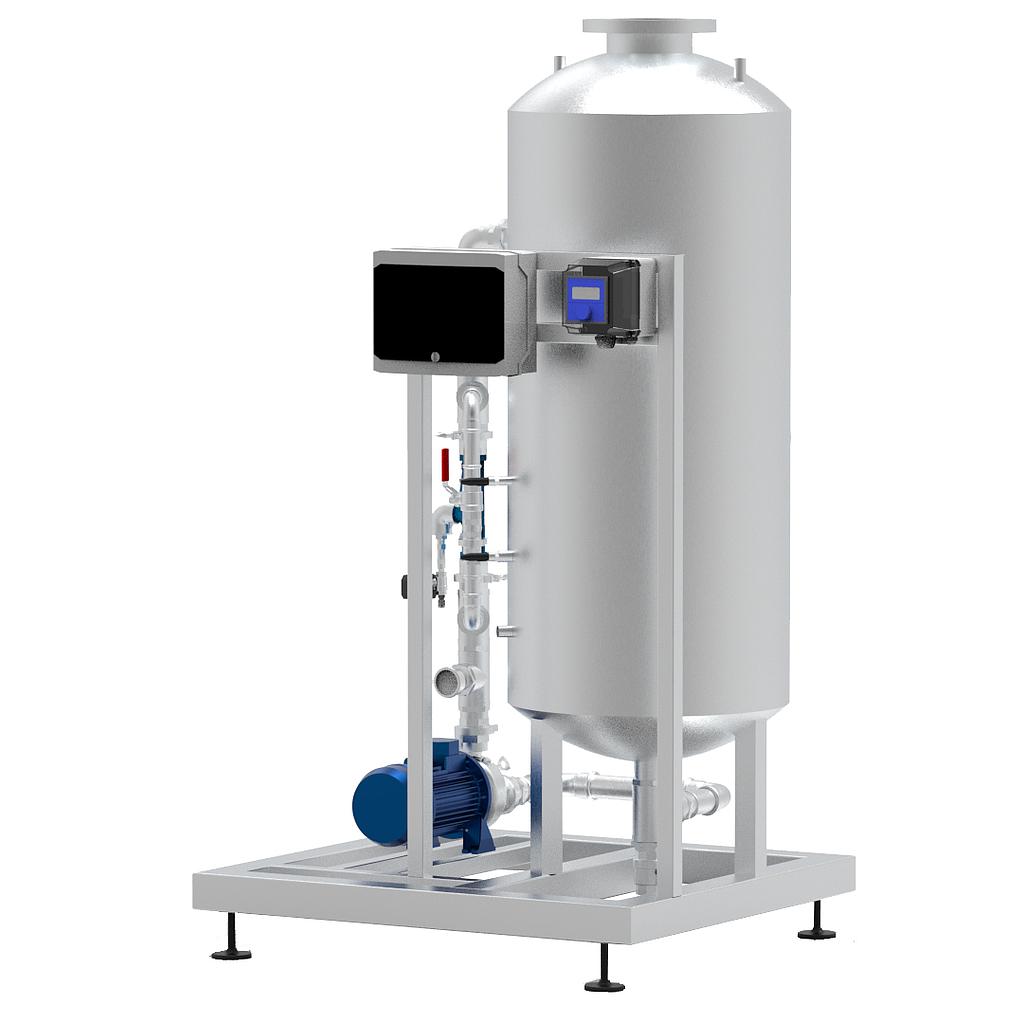

HIDRO VT 84.530 Planta de recirculación para diluir ozono. V1
Planta de recirculación tipo HIDRO VT, diseñada para diluir ozono en línea de agua presurizada, 400V, 3P+N, 50Hz, 3,0 KW, con bomba de 42 m3/h a 1,5 Bar, venturi de 2", válvula de seguridad, sensores y cuadro eléctrico.
Consigue una alta dilución de ozono en una tubería de agua a presión, con el sistema HIDRO VT de inyección de ozono, compuesto por venturi, bomba aceleradora y tanque de Acero Inoxidable 316L. Montado sobre bancada acero inoxidable. Incluye bypass de regulación, manómetros, cuadro eléctrico, válvula motorizada de seguridad, antirretorno de seguridad, y manual de usuario. Generador de Ozono no incluido.
Fabricación en 7 días
Planta de recirculación para diluir ozono
Ficha Técnica
¿Para qué se usa?
Esta sistema se utiliza para inyectar ozono en línea de agua a presión, mediante bomba, venturi y tanque de contacto. Toma agua del tanque, le inyecta ozono y la devuelve al tanque, donde se homogeniza y proporciona un tiempo de contacto.
Detalles del producto
| Tanque | Tanque Inox 440 L de capacidad |
| Bomba | Incluida bomba de acero inoxidable |
| Venturi | Incluido de 2", construido en PVDF |
| Bancada | Construida en acero inoxidable 304 |
| Electricidad y Electrónica | Incluye cuadro eléctrico de protección con disyuntor de la bomba y bornas para conexión de periféricos. |
| Sensores | Manómetros visuales, presostato de presión mínima, presostato de presión máxima |
| Caudal de Recirculación |
21 m3/h a 2,3 Bar 42 m3/h a 1,5 Bar |
| Caudal Máximo de aspiración | 100 lpm |
| Alimentación eléctrica | 400 V, 3P+N, 50 Hz |
| Conexiones Hidráulicas | Entrada y salida Brida DN150 |
| Presión de diseño | 2,3 Bar |
| Conexión Gas | Tubo diámetro exterior 10 mm |
| Potencia Eléctrica | 3 kW |
| Tuberías hidráulicas | INOX 54 mm |
| Dimensiones | 1100 x 1000 x 2000 mm (Ancho x Profundo x Alto) |
| Dimensiones embalado | 1300 x 1300 x 2200 mm (Ancho x Profundo x Alto) |
| Peso | 130 kg. Embalado 285 kg |
| Acondicionamientos de la sala | Se recomienda que la sala tenga arqueta de desagüe, y sensor de fugas de ozono, cartel con advertencias de seguridad. |
| Temperatura del fluido | 5-30ºC |
| Características del fluido | Ǿ Sólidos < 1mm; Sólidos en suspensión (SS)<150mg/l; Densidad = 1 g/cm3 ± 5% |
| Humedad en Sala | <85% |
| Presión de la línea hidráulica | Entre 0 y 6,5 Bar |
| Temperatura en Sala | 5-40ºC |
| Garantía | 2 años ampliable indefinidamente, con contrato de mantenimiento |
| Certificados | CE |
| Fabricado por | ZonoSistem |
| Fabricado en | España |
| Vendido desde | 2014 |
| Última revisión | 2022 |
