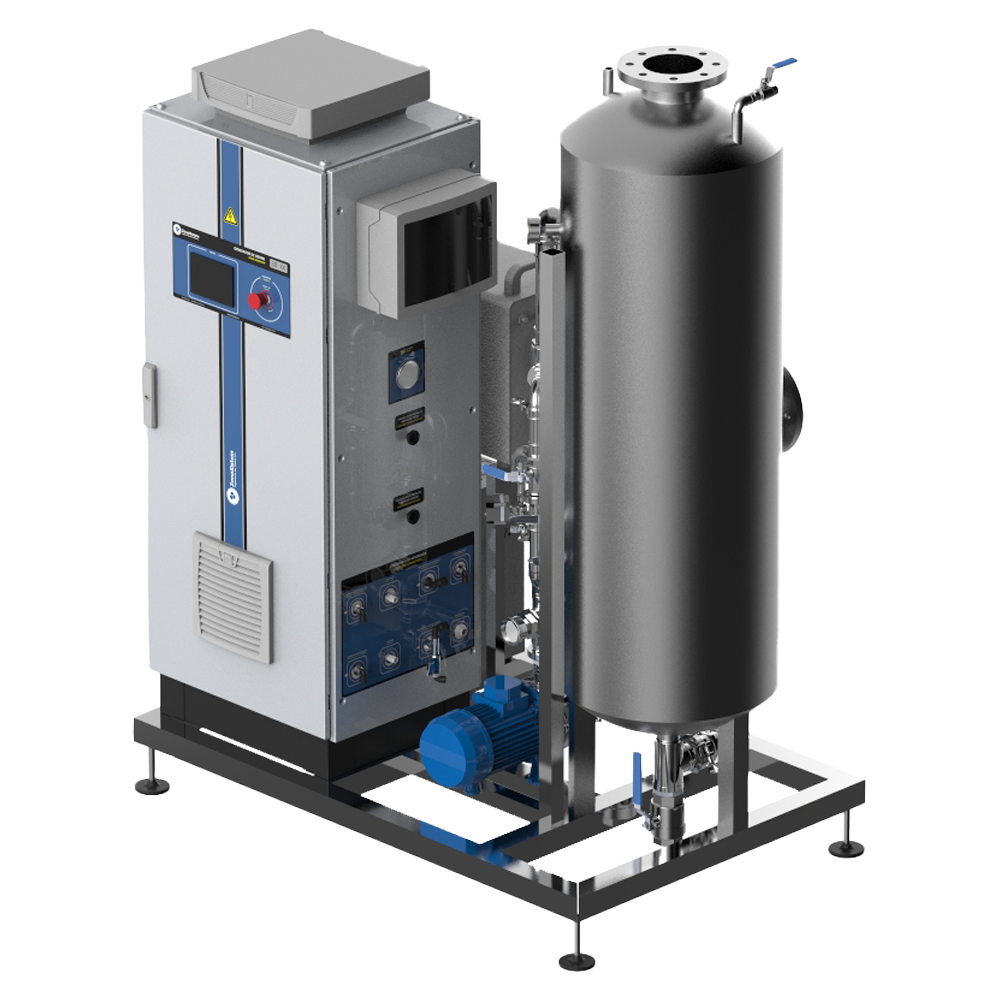

Planta Industrial de Ozônio HIDRO VT GRZO80-EPSF. V3
Planta industrial de ozônio tipo HIDRO VT de última geração e alta eficiência, de 80 g O3/h, a 148 g/Nm3, 400 V, 3P+N, 50 Hz, 4,5 kW. Para ozonizar na linha de água. Com gerador de ozônio industrial, sistema de diluição com tanque, bomba e venturi. Com controle avançado por PLC e Redox.
Esta planta de ozonização online, para tratamento de água, permite injetar e manter uma quantidade desejada de ozônio na tubulação de água, de forma homogênea, constante e automatizada. A planta inclui tudo o que é necessário para funcionar de forma autônoma. Você só precisa de um ponto de luz e conectar à linha de água a ser tratada.
O equipamento inclui um gerador de ozônio industrial de alto desempenho, PLC com controle avançado, com autoajuste automático de potência, que permite manter constantemente a quantidade desejada de ozônio.
30-40 dias para fabricação
HIDRO VT GRZO
Sistema de ozônio para tratamento de água online
Potência com controle máximo
Economize sem a necessidade de produtos químicos adicionados
Grande poder de oxidação, desodorização e desinfecção
Ecologicamente correto, sem desperdício
Sistema automatizado, com acesso e controle remoto
Utilizado para?
Dosar ozônio em uma tubulação de água pressurizada, mantendo uma concentração constante de ozônio. Usado para desinfetar e purificar água e tubulações. Amplamente utilizado no tratamento de água agrícola, para irrigação por gotejamento ou aspersão, no tratamento de água potável, águas residuais, água de processo, torres de resfriamento, piscinas, aquários, etc. O ozônio é um excelente desinfetante, que permite manter a higiene tanto na água quanto nas tubulações.
Detalhes do produto
| Núcleo de geração de ozono | Latest generation GRZO80-EPSF model. |
| Concentrador de oxigénio | With compressor, oxygen concentrator at 95% purity and -30ºC dew point |
| Ozone Dilution System | Composed of pump, venturi, 316L stainless steel tank and anti-return safety system |
| Control | By PLC with touch screen, 4.3". Recipe manager, daily programmer, alarm and maintenance manager. PID power control based on Redox or dissolved Ozone. |
| Válvulas técnicas | Motorized Ozone output valve, Oxygen flowmeter with manual regulation. Motorized valve and safety anti-return inox 316L in the venturi. |
| Sensores |
Ozone Amps, Compressed Air Pressure, Pressure, Temperature and Oxygen Flow, Ozone Leaks, Door Opening. In the plant: Redox Control, Visual Pressure Gauges, Analogue Pressure and Temperature Sensors. Optional Dissolved Ozone Sensor. |
| Incluído na embalagem | User Manual, Ball Valve, Degassing Valve |
| Comunicação | Wired remote ON, Status relays (Started, Generating, Fault), Allows ModBus communication. Optionally allows Remote Access with full Control with VPN router. |
| Produção de Ozono | 80 g O3/h |
| Concentração de ozono | Max. = 200 g/Nm3 | Optimum = 120 g/Nm3 |
| Dimensões | 1455 x 875 x 1950 mm (L x l x h) |
| Ligações hidráulicas | Inlet and outlet on DN150 flange |
| Potência elétrica | Ozone generator = 2,3 kW | Pump = 2,2 kW |
| Oxygène Flow | 20 L/min. |
| Alimentação eléctrica | 400 V, 3 P+N, 50 Hz |
| Dimensões da embalagem | 1050 x 1650 x 2220 mm (L x l x h) |
| Peso | 365 kg. Packed: 460 kg |
| Acessórios de quarto | The room must be well ventilated and have an extraction system in case of leaks. Install a sign with safety warnings. It is recommended that the room have a drainage box. |
| Pressão da linha hidráulica | Entre 0 y 6,5 bars |
| Temperatura do fluido | 5 - 30ºC |
| Características do fluido | Ǿ Solids < 1 mm; Suspension solids (SS) < 150 mg/L; Density = 1 g/cm3 ± 5% |
| Humidade na sala | < 85% |
| Temperatura ambiente | 5 - 40ºC |
| Pressão de funcionamento do gás | 0 - 0,4 bar |
| Última revisão | 2024 |
| Fabricado por | ZONOSISTEM |
| Fabricado em | SPAIN |
| Vendido a partir de | 2024 |
| Garantia | 2 years extendable indefinitely, with maintenance contract |
| Número UFI | G000-W09P-Y00M-TV8V |
| Certificados | CE, BIOCIDE PT2, PT4, PT5, PT11 |
Funcionamento
Esta planta de ozônio HIDRO VT inclui uma tela sensível ao toquel a partir da qual você pode programar de maneira fácil e intuitiva diferentes tratamentos ao longo do dia, usando um planejador de receitas. Quando o equipamento recebe uma ordem de partida, o circuito de recirculação de água é acionado, e o compressor arranca, aspira o ar da atmosfera, filtra, seca e introduzido no PSA, onde o nitrogênio é removido do ar e o oxigênio é concentrado a uma pureza de 95%. Este fluxo de oxigênio é conduzido para o núcleo de geração, onde a descarga corona é aplicada e o oxigênio é transformado em ozônio. Com o medidor de fluxo de oxigênio você pode regular o fluxo desejado. Posteriormente, o ozônio é canalizado para o venturi, onde o ozônio é injetado na água da linha do cliente, no tanque é homogeneizado e dado um tempo de contato para que o ozônio reage, desinfeta e purifica.
Documentação incluída
Manual de segurança.
Manual do usuário, instalação e inicialização.
Manual de manutenção.
Declaração de conformidade.
Certificado de garantia.
Conformidade com a regulamentação de biocidas.
Resultados do teste de qualidade de fábrica.
Tecnología
Este gerador de ozônio GR usa tecnologia de descarga corona de alta frequência com dielétrico cerâmico.
