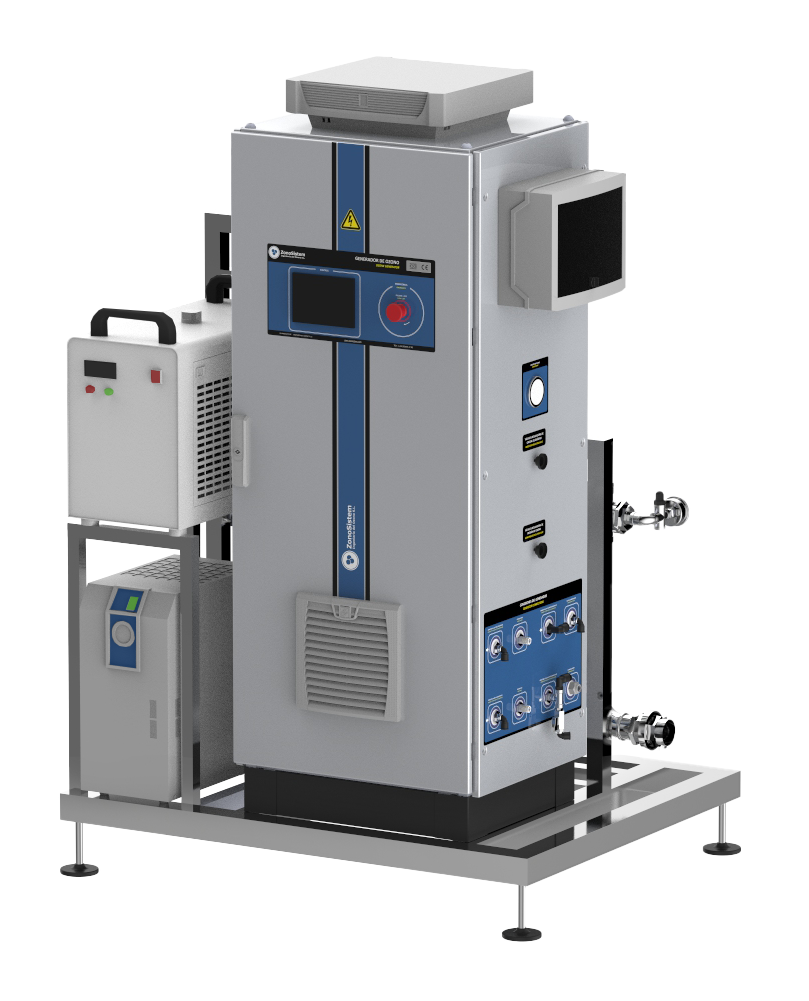

HIDRO V GRZO80-EPSF Planta de Ozônio Industrial. V3
Planta de Ozônio industrial tipo HIDRO V, de última geração e alta eficiência, 80gO3/h, 400V, 3P+N, 50Hz, 4,5 kW. Com gerador de ozônio industrial, sistema de diluição com bomba de recirculação e venturi. Com controle avançado por PLC e Redox.
Esta planta de ozonização para tratamento de água, permite manter uma quantidade desejada de ozônio em um reservatório de água, de forma homogênea, constante e automatizada. A planta inclui tudo o que é necessário para funcionar de forma autônoma. Precisa apenas de um ponto de energia e ligação à linha de água a ser tratada. O equipamento inclui um gerador de ozônio industrial de alto desempenho, com concentrador de oxigênio, que trabalha a 148g/Nm3 de concentração de ozônio, proporcionando alta eficiência de diluição e oxidação de contaminantes. A bomba de recirculação permite que o venturi aspire e injete o ozônio na água e o homogenize no reservatório. O sistema inclui um PLC com controle avançado, com autoajuste automático de potência, que permite manter constantemente a quantidade de ozônio desejada.
2 anos de garantia estendida
Fabricação em 30-40 dias
HIDRO V GRZO
Sistema de ozônio para tanques
Potência com o máximo controle
Para que serve?
Para dosar ozônio em tanque de água, mantendo uma concentração constante de ozônio. Usado para desinfetar e purificar água, tanque e tubulações. Amplamente utilizado no tratamento de águas agrícolas, para tanque de irrigação, no tratamento de água potável, águas residuais, águas de processo, torres de resfriamento, piscinas, aquários, etc. O ozônio é um excelente desinfetante, que permite manter a higiene tanto na água, quanto no tanque e nas tubulações.
Diferenças entre linhas
| Ar comprimido | Pré-filtro + Compressor + Secador frigorífico + Filtros |
| Comunicação | Ligar remoto cabeado, Relés de estado (Iniciado, Gerando, Falha). Permite comunicação Modbus. |
| Incluído na embalagem | Garrafa de líquido refrigerante + Manual do usuário |
| Válvulas técnicas | Válvulas de saída de ozônio motorizadas, válvula motorizada e de retenção de segurança Inox 316L no venturi. |
| Gerador de ozônio | Modelo GRZO80-EPSF de última geração |
| Ozone Dilution System | Composto por bomba, venturi e sistema de segurança antirretorno |
| Núcleo de geração de ozono | Camisa de 80 gO3/h com dielétricos de borossilicato. |
| Controlo | Por PLC com tela sensível ao toque de 4,3". Gerenciador de alarmes e manutenção. Controle PID de potência em função do Redox ou Ozônio Dissolvido. |
| Incluído no equipamento | O equipamento inclui Secador frigorífico e Chiller. |
| Refrigeração | Chiller + Glicol |
| Concentrador de oxigénio | Conjunto de concentradores bicoluna e compressores, 95% de pureza. |
| Sensores | Amperagem em Ozônio, Pressão do ar comprimido, Pressão e Vazão de oxigênio, Temperatura de refrigeração, Vazamentos de Ozônio, Abertura de Porta. |
| Dimensões da embalagem | Consultar |
| Caudal de ar/oxigénio | 10 L/min. |
| Alimentação eléctrica | 400 V, 3 P+N+A, 50 Hz |
| Dimensões | Consultar |
| Peso | Consultar |
| Potência elétrica | 4,5 kW |
| Produção de Ozono | 80 g O3/h |
| Ligações hidráulicas | 2" - H |
| Acessórios de quarto | A sala deve ser bem ventilada, e prever sistema de exaustão em caso de vazamentos. Instalar placa com avisos de segurança. Recomenda-se que a sala tenha caixa de drenagem. |
| Características do fluido | Ø Sólidos < 1mm; Sólidos em suspensão (SS) <150mg/l; Densidade = 1 g/cm3 ± 5% |
| Pressão da linha hidráulica | Entre 0 e 6,5 Bar |
| Pressão de funcionamento do gás | 1 Bar |
| Gás | O oxigênio é gerado pelo próprio equipamento com sua unidade PSA. |
| Humidade na sala | < 85% |
| Temperatura ambiente | 5ºC - 40ºC |
| Temperatura do fluido | 5 - 30ºC |
| Última revisão | 2024 |
| Certificados | CE, BIOCIDE PT2, PT4, PT5, PT11 |
| Fabricado por | ZonoSistem |
| Vendido a partir de | 2024 |
| Número UFI | G000-W09P-Y00M-TV8V |
| Garantia | 2 anos prorrogáveis indefinidamente, com contrato de manutenção |
| Fabricado em | Espanha |
Funcionamento
Esta planta de ozônio HIDRO V GRZO inclui uma tela sensível ao toque a partir da qual você poderá programar de maneira fácil e intuitiva diferentes tratamentos ao longo do dia, por meio de um planejador de receitas. Quando o equipamento recebe ordem de partida, o circuito de resfriamento é ativado, e o compressor entra em funcionamento, capta ar da atmosfera, filtra, seca e introduz no PSA, onde o nitrogênio é eliminado do ar e o oxigênio é concentrado até 95% de pureza. Este fluxo de oxigênio é conduzido ao núcleo de geração, onde é aplicada a descarga corona e o oxigênio se transforma em ozônio. Com o medidor de fluxo de oxigênio você poderá regular o fluxo desejado. A bomba de recirculação capta água do tanque, e no venturi o ozônio gerado é injetado, devolvendo água altamente ozonizada ao tanque, onde se homogeneíza e reage com os contaminantes. Desta forma é possível desinfetar a água, o tanque e as tubulações.
Documentação incluída
Manual de segurança
Manual do usuário, instalação e comissionamento
Manual de manutenção
Declaração de Conformidade
Certificado de Garantia
Cumprimento do regulamento biocida
Resultados do Teste de Qualidade em fábrica
Tecnologia
Este gerador de ozônio GRZO utiliza tecnologia de descarga corona de alta frequência com camisa dielétrica de borossilicato.
