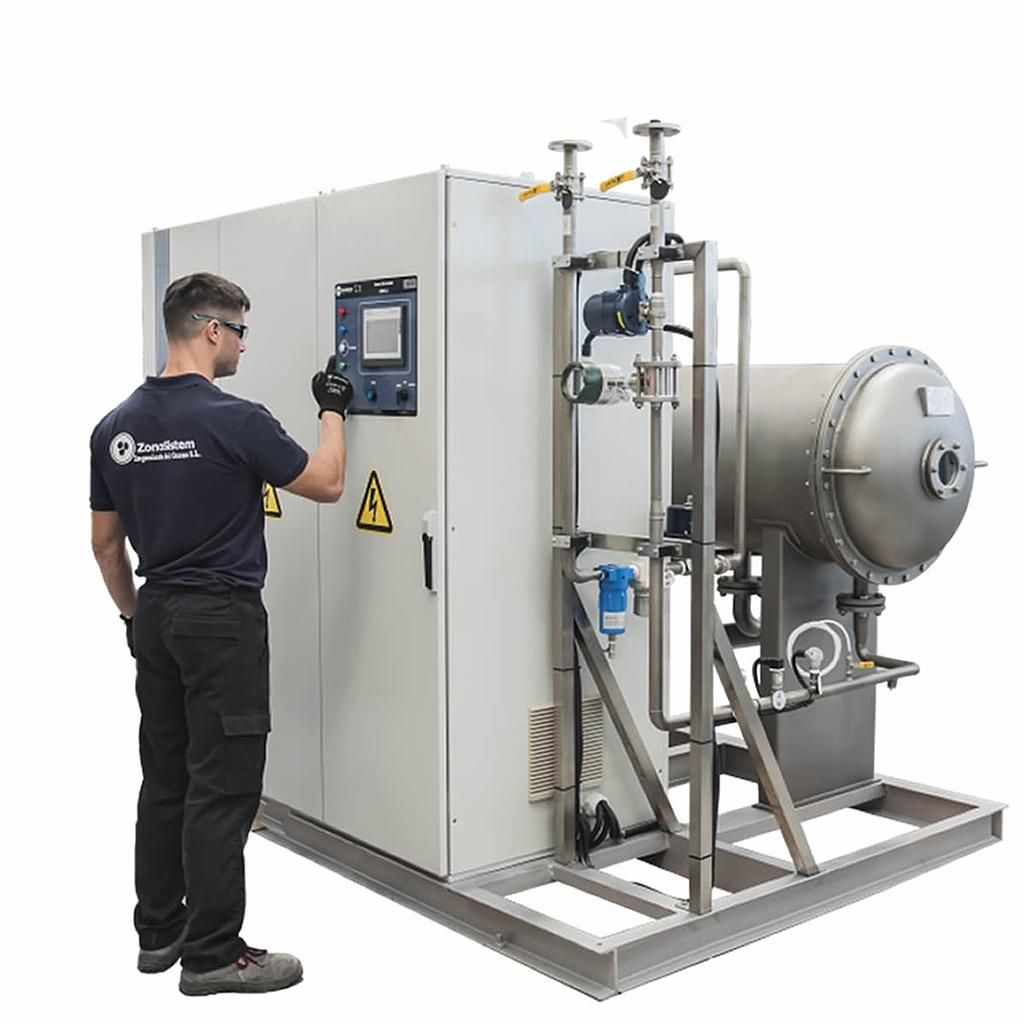

GRV25-EP Generatore di Ozono Industriale
Generatore di Ozono Industriale, raffreddato ad acqua, tipo Virola, progettato per funzionare con LOX o PSA, con controllo PLC e schermo tattile. Produzione di ozono di 25KgO3/h, a una concentrazione di 150g/Nm3. 400V, 50Hz, 187,5kW.
Altamente raccomandato
Garanzia di 2 anni estendibile
Produzione: Su richiesta
Generatore di Ozono industriale
Scheda tecnica
A cosa serve?
Questo generatore di ozono viene utilizzato per effettuare trattamento e disinfezione delle acque reflue (WWTP) e purificazione delle acque pubbliche ( ETAP). Viene anche utilizzato nei processi di candeggio nell'industria tessile o cartaria. Anche in allevamenti ittici, acquari, recupero di laghi e stagni agricoli, acque di irrigazione, ecc.
Dettagli del prodotto
| Nucleo di generazione dell'ozono | Una Virola de 25KgO3/h, con dieléctricos de borosilicato. Refrigerado por Glicol. |
| Comunicazioni | ON remoto cableado, Relés de estado (Iniciado, Generando, Fallo), Permite comunicación ModBus. Router VPN incluido para Acceso Remoto con Control total. |
| Concentratore di Ossigeno | El oxígeno debe ser suministrado por el cliente, desde LOX o PSA. El equipo no incluye PSA. |
| Controllo | Por PLC con Pantalla Táctil 7" SIEMENS. Gestor de alarmas y mantenimientos. Regulación de potencia y caudal por lazo PID. |
| Valvole tecniche | Válvula motorizada de entrada de oxígeno, Mano reductor con filtro en la entrada, Válvula proporcional para ajuste automático de caudal, Válvula motorizada de ozono de salida. Válvula de seguridad en la virola. |
| Sensori | Punto de Rocío del Oxígeno entrante. Caudal, Temperatura y Presión de gas Ozono resultante. Flujo y Temperatura de caudal de Refrigeración. Fugas de Ozono. Apertura de Puerta. |
| Inclusi nell'imballo | Manual de Usuario |
| Raffreddamento | El agua de refrigeración debe ser suministrado por el cliente. El equipo no incluye enfriadora. Puede adquirirla opcionalmente. También puede trabajar en circuito cerrado con intercambiador de calor. Vea Accesorios los modelos recomendados. |
| Alimentazione elettrica | 380 -460 V, 3 P, 50-60 Hz |
| Flusso di ricircolo | Necesita 40 m3/h a 1 bar a 15-22ºC |
| Collegamenti idraulici | IN/OUT DN100 |
| Portata di aria/ossigeno | Necesita 135 Nm3/h a 3-5 bares a 5-30ºC |
| Produzione di ozono | 25 kg O3/h |
| Collegamento al gas | IN/OUT DN50 |
| Peso |
Generador de Ozono: 2900 kg PSU: 4000 kg |
| Dimensioni |
Generador de Ozono: 4250 x 1150 x 2000 mm (Ancho x Profundo x Alto) PSU: 4800 x 1000 x 2160 mm (Ancho x Profundo x Alto) |
| Concentrazione di ozono | Máxima = 200 g/Nm3 | Óptima = 148 g/Nm3 |
| Potenza elettrica | 150 kW |
| Altri | Admite venturi a la salida. |
| Umidità della stanza | < 85 % |
| Condizionamento della stanza | La sala debe estar bien ventilada, y prever sistema de extracción para caso de fugas. Instalar cartel con las advertencias de seguridad. |
| Temperatura ambiente | 5 - 35ºC |
| Origine del gas | El equipo necesita un suministro de oxígeno bien LOX o PSA. |
| Qualità del gas | 95-99% de pureza de oxígeno, secado de -40ºC Punto de Rocío. |
| Pressione di lavoro del gas | 0,6 - 1,4 bars |
| Qualità Acqua Raffreddamento | Agua osmotizada + Glicol |
| Fatto da | ZonoSistem |
| Fatto in | España |
| Venduto da | 2019 |
| Ultima revisione | 2023 |
| Certificati | CE, EUTOA, BIOCIDE |
| Garanzia | 2 años ampliable indefinidamente, con contrato de mantenimiento |
| Numero UFI | G000-W09P-Y00M-TV8V |
Funzionamiento
Quando il generatore di ozono riceve un ordine di avvio, apre la valvola di ingresso consentendo all'ossigeno di entrare nell'apparecchiatura. La lancetta di riduzione dell'ingresso mantiene l'intervallo di pressione dell'ossigeno desiderato. Una volta regolata la pressione, l'ossigeno viene condotto all'anello di generazione dell'ozono, dove l'ossigeno è esposto a un forte campo elettrico che dissocia la molecola di ossigeno in atomi liberi. Questi atomi si combinano 3 per 3, creando la molecola di ozono O3, un gas altamente ossidante e reattivo. Il flussometro del gas misura continuamente il flusso di ozono e tramite la valvola proporzionale viene regolato alla portata desiderata. La potenza dell'apparecchiatura in kW può essere variata manualmente sul display, oppure tramite un segnale esterno 4-20mA.
In caso di mancato rilevamento del flusso d'acqua, del flusso di ossigeno o di una temperatura di raffreddamento non adeguata, il generatore emetterà un allarme e si fermerà per sicurezza.
Documentazione inclusa
Manuale di sicurezza
Manuale d'uso, installazione e avviamento
Manuale di mantuenzione
Dichiarazione di conformità
Cetificato di garanzia
Conformità alle normative sui biocidi
Risultati del test di quialità in fabbrica
Tecnologia
La tecnologia di generazione dell'ozono GRV si basa sulla scarica corona ad alta frequenza, con un dielettrico in borosilicato resistente a 50.000V. Funziona con tensioni da 5.000 a 10.000 V e a una frequenza superiore a 5 khz. Costruito con materiali ad alta resistenza all'ozono, acciaio inox 316L, guarnizioni in Viton e Teflon.
