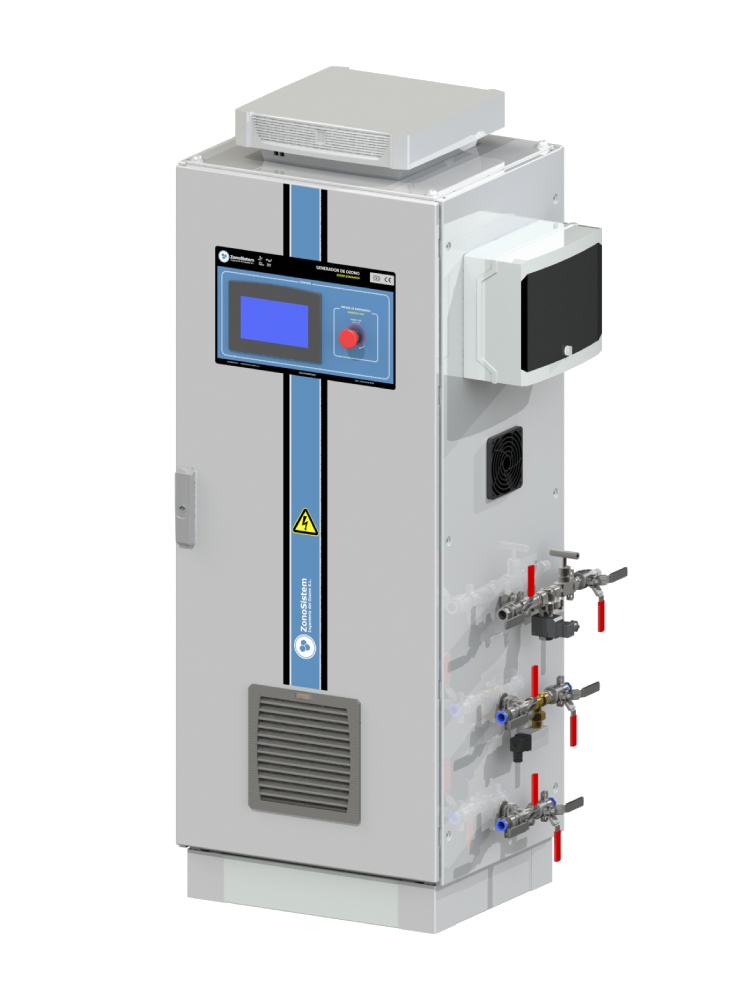

GR50-EP Generador de Ozono Industrial


Referencia Interna: FABGR.0007

GR50-EP Generador de Ozono Industrial

Generador de Ozono Industrial, refrigerado por agua, para trabajar a partir de oxígeno LOX o PSA. Con control por PLC con pantalla táctil. Capacidad para producir 50 gO3/h de ozono, a 148g/Nm3 de concentración. 400V, 3P+N, 50Hz, 0,4 kW.

Generador de ozono industrial, robusto, duradero, y de alta eficiencia, de diseño y fabricación española. Este generador de ozono, necesita un suministro de oxígeno para producir el ozono, bien de un tanque de oxígeno líquido (LOX) o de un concentrador de oxígeno (PSA). Consigue muy altas concentraciones de ozono de manera constante y con una tasa de consumo de eléctrico realmente eficiente. Además incluye una potente unidad de control, compuesta por PLC y pantalla táctil, registro de datos y acceso remoto. Fabricado con componentes de alta calidad.

Muy recomendado
2 años de Garantía ampliable
Fabricación en 30-40 días

Pedir presupuesto

Generador de Ozono industrial

Ficha Técnica

¿Para qué se usa?

Esta potente equipo de generación de ozono, se utiliza principalmente en tratamientos de desinfección y depuración de agua, y se utiliza frecuentemente en depuradoras de guas residuales (EDAR), potabilizadoras de agua públicas (ETAP), líneas de regadío agrícola, piscifactorías, acuarios, recuperación de lagos y balsas, piscinas, etc. Especialmente indicado para aquellas industrias que dispongan de una línea de oxígeno ya instalada.

Detalles del producto

Equipamiento Incluido

Núcleo de Generación de Ozono Un Módulo de 50 gO3/h con dieléctrico cerámico. Refrigerado por Agua o Glicol.
Concentrador de Oxígeno El oxígeno debe ser suministrado por el cliente, desde LOX o PSA. El equipo no incluye PSA.
Refrigeración El equipo no incluye enfriadora. Puede adquirirla opcionalmente. Vea Accesorios.
Control Por PLC V700, 7". Gestor de recetas, programador semanal, gestor de alarmas y mantenimientos.
Comunicación ON remoto cableado, Relés de estado (Iniciado, Generando, Fallo), Permite comunicación ModBus. Router VPN opcional para Acceso Remoto con Control total.
Sensores Amperios en Ozono, Presión y Caudal de Oxígeno, Caudal y Temperatura de Refrigeración, Fugas de Ozono, Apertura de Puerta.
Válvulas Técnicas Válvula motorizada de entrada de oxígeno, Mano reductor con filtro en la entrada, Caudalímetro de oxígeno con regulación manual, Válvula motorizada de ozono de salida. Opcionalmente puede adquirir Válvula proporcional para ajuste automático de caudal.
Incluidos en el embalaje 2 metros de Tubo de Teflón de 10mm + Manual de Usuario

Características Técnicas

Producción de Ozono 50 gO3/h
Concentración de Ozono Gas Máxima = 200 g/Nm3 | Óptima = 148 g/Nm3
Caudal de Aire/Oxígeno Se necesita 5,5 lpm a 2 bares a 15-25ºC
Caudal de Refrigereación Se necesita 5 lpm a 1 bar a 15-22ºC
Alimentación eléctrica 400V, 3P+N, 50Hz
Potencia Eléctrica Generador Ozono = 0,4 KW
Conexión Gas IN/OUT 1/4" hembra
Conexión Refrigeración IN/OUT Tubo 16 mm diámetro exterior
Dimensiones 750 x 500 x 1650 mm (Ancho x Profundo x Alto)
Dimensiones embalado Consultar
Peso Consultar

Condiciones de Trabajo

Humedad en Sala <85%.
Temperatura en Sala 5 - 35ºC.
Origen del Gas El equipo necesita un suministro de oxígeno bien LOX o PSA.
Calidad del Gas 95-99% de pureza de oxígeno, secado de -40ºC Punto de Rocío.
Presión de Trabajo del Gas 1 - 3 bar.
Calidad Agua Refrigeración Calidad de Agua potable sin cloruros en caso de circuito abierto. Agua osmotizada + glicol en caso de circuito cerrado.
Otros Admite venturi a la salida.

Acondicionamientos de la sala

La sala debe estar bien ventilada, y prever sistema de extracción para caso de fugas. Instalar cartel con las advertencias de seguridad.

Información Adicional

Fabricado por ZonoSistem
Fabricado en España
Vendido desde 2014
Última revisión 2021
Certificados CE, BIOCIDA PT2, PT4, PT5, PT11
Garantía 2 años ampliable indefinidamente, con contrato de mantenimiento
Número UFI G000-W09P-Y00M-TV8V

Funcionamiento

Este equipo generador de ozono de la gama GR, incluye una pantalla táctil desde la que podrá programar de manera fácil e intuitiva distintos tratamientos a los largo del día, mediante un planificador de recetas. Cuando el equipo recibe orden de marcha, abre la válvula motorizada de entrada de oxígeno, permitiendo la entrada de oxígeno. Este caudal de oxígeno se conduce hacia el núcleo de generación, donde se aplica la descarga en corona y el oxígeno se transforma en ozono. Con el caudalímetro de oxígeno podrá regular el caudal deseado.

Documentación incluida

  • Manual de seguridad.

  • Manual de usuario, instalación y puesta en marcha.

  • Manual de mantenimiento.

  • Declaración de Conformidad.

  • Certificado de Garantía.

  • Cumplimiento del reglamento biocida.

  • Resultados del Test de Calidad en fábrica.

Tecnología

Este generador de ozono GR, utiliza tecnología de descarga en corona de alta frecuencia con dieléctrico cerámico.
